Modificación Hipótesis 1.

Tras mi notorio fracaso en la hipótesis, solo queda modificarla. Esto fue lo que resultó de mencionada modificación.

Donde A= + T°
               B= +/- T°
           C= - T°

El cambio consistió estrictamente en "abrir" parte de la placa inferior para crear un flujo convectivo, que ayude a crear la zona B que es la que quería "atacar" para crear la sensación "templada" en esta zona.

¿Los resultados? Aquí están:

Quizás la hipótesis no este correcta en un 100% pero el vídeo anterior ratifica el cambio que se produjo, la zona B que tanto añoraba, apareció con su temperatura "templada", dejando casi intacta la zona A (mayor T°) y la zona C (menor T°). De esta forma consigo las 3 variantes térmicas requeridas bajo el modelo ya expuesto. Como dato al margen, me gusta como se ve claramente las "variantes térmicas" mediante los colores.

Finalizando, este sera el modelo con el que me desenvolveré de aquí en adelante.

10-4.

Hipótesis 1 y Resultados.

El comienzo de la hipótesis era: conseguir mediante lo aprendido en la experimentación, 3 zonas; una de mayor temperatura (+), una zona "templada" (+/-), y otra zona mas fría (-). De ahí comenzó el desventurado viaje de cada uno por conseguir su propio modelo con las características ya especificadas.

Hipótesis 1.
Donde: A= + Temperatura.
                B= +/- Temperatura.
             C= - Temperatura.

Esta seria la hipótesis que posteriormente probaría en el calefactor.

El resultado, he aquí:

Clara y (por que no) lamentablemente, mi hipótesis fue incorrecta ya que la zona B (de +/- T°) nunca existió, el flujo calorífico salió sin crear el flujo convectivo que esperaba para que se diera la zona "templada" o zona B.

Toca modificar el perfil o en su defecto crear uno nuevo.

Análisis de la experimentación.

El perfil termodinámico Nº1 no tiene planos que obstruyan el flujo, así que en este el flujo lineal y el flujo convectivo, varían según el ''rebote'' de calor en los planos que obstruyen la ascencion del calor.

- P1 y P2 fluyen lentamente en comparación a la Posición Nº3, eso se debe a que el Perfil Termodinámico en la P3 tiene una salida directa para el flujo lineal.

-Posición Nº1; Zona convectiva vasta, al igual que P3.

-Posición Nº2; Zona convectiva dividida en 2.

Compilado vídeos Perfil Nº1

La manera de Ascender el flujo en el Perfil Número 2, ya sea P1, P2 o P3 se ve afectada por los planos que obstruyen el recorrido, por eso al ir recorriendo los planos y ascendiendo estos, el flujo se va enfriando, así mismo, al chocar se van generando los flujos convectivos.

- Como observación general el perfil en P2, a diferencia de los otros 2, se divide de forma simétrica y genera casi el mismo recorrido de P1 y P3 para sus respectivos extremos.

Compilado vídeos Perfil Nº2

Al final de todo, logre obtener algunas conclusiones generales;

- Mientras màs Tº tiene el flujo, mas asciende y a media que se enfría este va descendiendo o deteniéndose, dependiendo si es lineal o convectivo.

- La dirección de los flujos depende de la geometría que el espacio contenga, los planos de obstaculizacion y la distribución que tengan.

Datos a conocer antes de experimentar.

Antes de explicar algunas cosas, deberíamos saber la diferencia entre calor y temperatura, ya que al referirnos al calor muchas personas pensaran que estos son lo mismo.
- El calor es la energía que poseen los cuerpos, en cambio, la Temperatura es a medición de la energía de dichos cuerpos.
Cuando el calor es transmitido se torna en forma de flujos, los cuales podemos clasificar como;
- Flujo Lineal.
El flujo lineal es aquel que asciende de manera rotunda, sin un rumbo diferente al que tiene propuesto, por ello su curso aun cuando se desvíe un poco siempre sera en la dirección ascendente.

- Flujo Convectivo;
El flujo convectivo es aquel que choca con los planos y se desvía de forma tal, que otorga calor a aquellos lugares donde el flujo lineal no llega, es decir, este asciende hasta cierto punto y cuando la Temperatura del medio ha sido estabilizada con este, desciende.

BiuriDibujo -BELLEZA-

Unidad 3, Calor.

Comenzando la Unidad 3, y para poder estudiar dicho fenómeno, nos encargamos de adquirir los elementos necesarios para ello.
Por esto;
- Creamos un micro-calefactor siguiendo las indicaciones ( https://www.youtube.com/watch?v=c5CMACcJQCQ&feature=youtu.be )
- Fabricamos los Perfiles de Acrílico y Pecera de Vidrio.

Perfil1 y Perfil2 -Configuración-

Croquis de la Pecera con un Perfil de Acrílico Dentro.

¿Interioridad?

Desde la obtención del Habitáculo, mi mayor problema ha sido como obtener la interioridad que yo crea pertinente para este modelo.

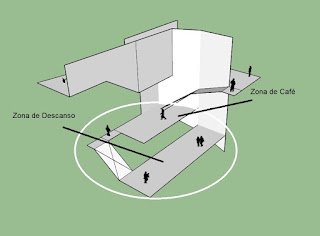

El área encerrada en negro muestra el espacio en el que se ve que no hay interioridad, solo están los espacios, este es un problema que hay que resolver dentro del habitáculo.
El problema que hay es que no se puede llegar y poner un plano que produzca la interioridad, ya que quiero mantener cierta exposición en plano de descanso (el que esta mas abajo y alargado).

Hasta el momento, el Habitáculo iba así y con el problema y la auto restricción que me estaba haciendo para dejar cierta exposición en la zona de descanso, se me ocurrió algo así...









Un plano que viniera desde el plano superior y luego bajara para poder crear interioridad solamente en la zona de café y no en la de descanso.


Finalmente la parte inserta en la sombra de viento del Habitáculo quedaría así:
El café con una mayor interioridad que los demás espacios y la zona de descanso expuesta tanto como a la luz del sol como a cierta parte del viento que pueda llegarle aun inserto en la sombra de viento.

Desde el Artefacto hacia el Habitáculo.

Desde el Artefacto de espacios ventilados hacia mi ultima propuesta del Habitáculo hubo una serie de cambios relevantes para poder conseguir el ultimo modelo.

1. El circulo rojo muestra el retiro de un plano que daba sombra (modelo de la derecha) y que fue retirado con el fin de sacar esa luz.
2. El circulo verde muestra el acceso al Artefacto y al Habitáculo, respectivamente. Este fue modificado únicamente por una mejor "conexión" con el cerro.

1. El circulo amarillo muestra la ampliación del primer espacio de contemplación que ahora es descubierto (imagen de la derecha). Aparte de ampliar la entrada del viento y aumentar el efecto venturi del Habitáculo.
2. El circulo azul muestra el retiro de un espacio que hace lo mismo que el espacio amarillo, así que para evitar el exceso, fue retirado.


El circulo blanco muestra la "división" del plano en 2. Todo inserto en la sombra de viento que se produce en ambos modelos. Antes se producía el café y descanso en el mismo espacio, pero ahora se divide en dos. donde el espacio superior es de café y el inferior y mas alargado, de descanso.



Al final, la propuesta del Habitáculo tiene (en esencia) la misma configuracion que el Artefacto, solo que esta sufrió modificaciones para su adaptación al cerro y los espacios fueron un poco ajustados en función de este mismo.
